光电直读水表
光电直读有线远传水表
光电直读有线远传水表,水表采用磁铁连接转动,精准度高,有线远传方式传输稳定,可实现实时读取水表端数据,数据呈现方式直接,是如今社会的高端产品,模块采用新型防水技术,防水效果超绝,与传统脉冲水表相比可将读数误差降低至零,是自动抄表系统中机电转换零误差的电子远传表。且采用低功率设计,平常无需供电.仅在抄表时才需要对它供电。
服务热线:
15322996625
产品介绍
基本参数
功能参数 | 描述 |
采样范围 | 1∽9999m³ 、0.1∽9999.9m³或0.01∽9999.99m³ |
通讯方式 | M-BUS/RS-485/TTL |
待机电流 | ≤1.2mA/0.7mA/0.4mA |
工作电流 | ≤15mA/10mA/0.4mA |
供电方式 | DC36V供M-BUS,DC12V供RS485,DC3.3V供TTL |
基表材质 | 球墨铸铁、铜、不锈钢(可选) |
通讯协议 | 188、645、modbus协议 |
产品工艺 | 电子部分采用纳米图层工艺 |
通讯距离 | 屏蔽通讯线300米 |
防水等级 | 整机IP67,电子部分可达IP68 |
通讯速率 | 1200/2400/4800/9600bps |

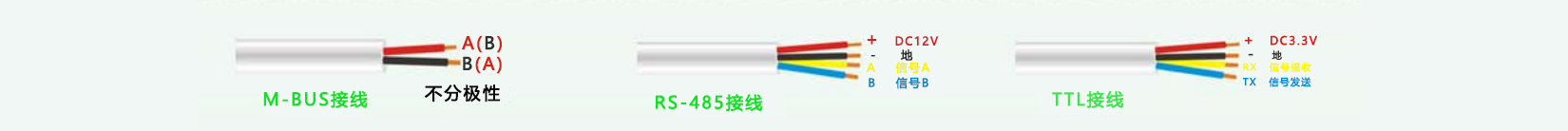

接线定义
流量参数
公称口径(mm) | Q3/Q1 | 过载流量Q4 | 常用流量Q3 | 分界流量Q2 | 最小流量Q1 | 最小读数Min | 最大读数Max |
(mm) | (m³/h) | (m³/h) | (L/h) | (L/h) | m³ | m³ | |
15 | 100 | 3.125 | 2.5 | 40 | 25 | 0.0001 | 9999.9999 |
20 | 100 | 5 | 4 | 64 | 40 | 0.0001 | 9999.9999 |
25 | 100 | 7.875 | 6.3 | 100.8 | 63 | 0.0001 | 9999.9999 |

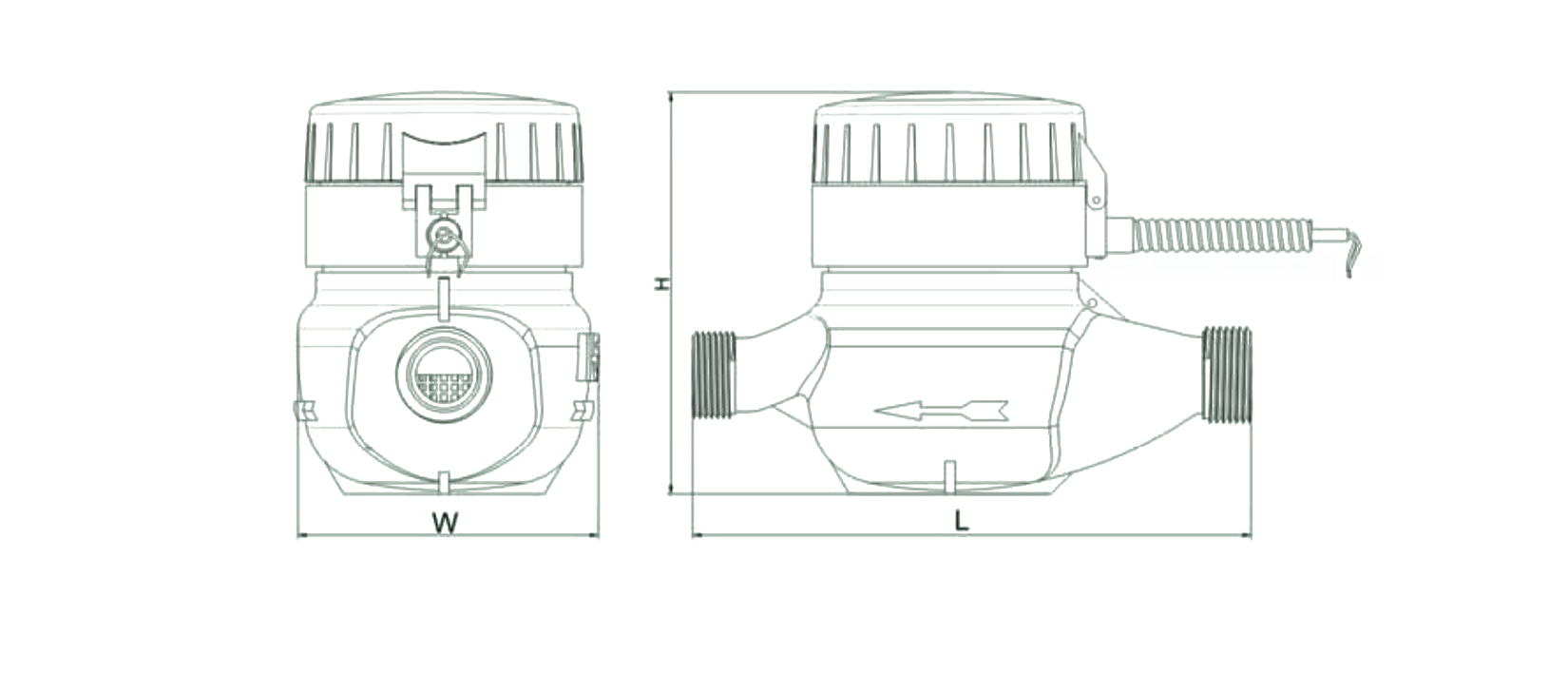

安装尺寸
口径DN | 长L | 宽W | 高H | 连接螺纹D | |
(mm) | |||||
15 | 165 | 99 | 145 | G1/2 | G3/4 |
20 | 195 | 99 | 145 | G3/4 | G1 |
25 | 225 | 99 | 145 | R1 | G1 1/4 |

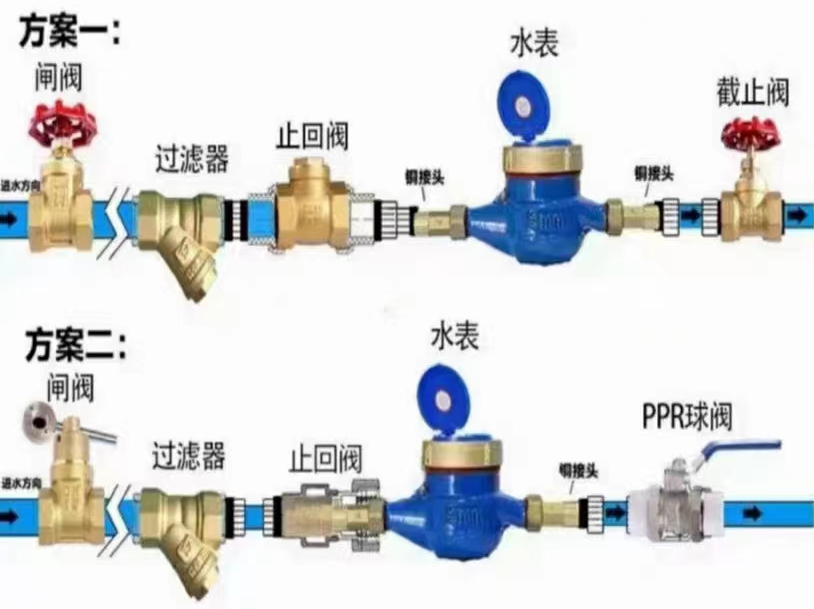

水表正确安装示意图
